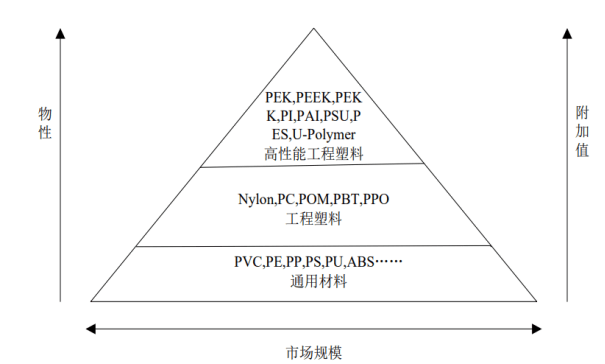

在高性能高分子材料领域，PAEK（Polyaryletherketone，聚芳醚酮）是特种工程塑料中综合性能最优异的一族。
它的分子主链由刚性苯环通过醚键和酮基连接而成：苯环赋予材料极高的强度和耐热性，醚键则带来一定的柔性，使其具备热塑性塑料的可加工优势。正是这种刚柔并济的分子结构，让PAEK在耐高温、抗冲击和化学稳定性方面达到了无可比拟的高度。
文献记载的PAEK品种多达340余种，真正实现工业化大规模应用的主要品种包括：PEEK（聚醚醚酮）、PEK（聚醚酮）、PEKK（聚醚酮酮）、PEEKK（聚醚醚酮酮）等。
它们之间的核心差异在于分子链中醚键与酮基的比例与排列方式：酮基含量越高，分子链刚性越强，耐热性越好。
今天，光印达3D打印将为您系统梳理PAEK家族的每一位核心成员，深入解读各自的材料特性与应用优势。一文讲透，建议转发收藏，随时查阅。
PAEK 家族主流材料详解 01、PEEK：聚醚醚酮 PEEK(Polyetheretherketone) 是一种叫做聚醚醚酮的材料，重复单元结构为醚‑醚‑酮，是PAEK家族最早实现商业化、市场用量最大的材料，也被业内称为 “塑料黄金”。 核心指标： 熔点约 334℃，玻璃化转变温度 143℃，长期连续使用温度可达 260℃ 拉伸强度90-100MPa，耐腐蚀性强（除浓硫酸外，耐绝大多数酸碱、有机溶剂、高温蒸汽） 具备优异抗辐射、自润滑、阻燃 UL94 V‑0 等级，生物相容性良好（ISO 10993认证），弹性模量接近人体骨骼。 优势： 供应链成熟稳定，综合性能均衡，注塑、挤出、3D 打印均可实现。 短板： 价格高昂，加工温度高（约 380‑400℃），表面生物惰性导致骨整合能力较差，需要表面改性处理。 典型应用： 航空内饰零部件、骨科脊柱植入物、半导体晶圆夹具、油气井下密封件、机器人关节、新能源汽车电机绝缘件。 02、PEK：聚醚酮 PEK 全称 Polyetherketone 聚醚酮，酮基占比高于 PEEK，耐热等级进一步提升，是超高温工况下的耐热先锋。 核心指标： 熔点374℃，Tg 约157℃，连续使用温度 250‑280℃；高温下耐磨性能约为PEEK三倍。 优势： 在PEEK难以扛住的超高温、高摩擦工况下表现出色，高温抗蠕变性能优异，刚性和模量更高。 短板： 全球产能有限，价格极为昂贵，加工温度极高，仅用于高端高附加值零部件。 典型应用： 海洋石油勘探井下工具、高温密封阀座、航空高温部位轴承、半导体高温绝缘组件。 03、PEKK：聚醚酮酮 PEKK(Polyetherketoneketone) 的分子链上有一个醚键、两个酮键，并且按照“醚-酮-酮”这样的顺序排列在一起，所以叫做聚醚酮酮。酮基比例在 PAEK 家族中很高，近年来因3D打印需求的爆发而备受关注，因其结晶速率缓慢，使得它在FDM 3D打印领域脱颖而出。 核心指标： Tg ≈ 160‑165℃，Tm ≈ 305‑360℃（因 T/I 对苯 / 间苯异构体比例而异）；耐热性比 PEEK 高 30‑40℃；纯树脂拉伸强度 90‑110MPa； 阻燃达到UL94 V‑0，具备低放气、抗辐射、生物相容性。 优势： 慢结晶特性让FDM打印过程中层与层之间融合更充分，打印件Z向层间强度高、翘曲变形小、内应力低，成品力学性能更接近注塑件。 短板： 部分牌号熔点接近360℃，需要超高温加工设备；慢结晶在注塑成型中会延长冷却时间、降低生产效率；全球产能不及PEEK。 典型应用： 航空航天轻量化结构件、航天航天器零部件、3D打印医疗植入物、油气耐腐蚀部件，也是 Stratasys Antero 系列材料的基材。 04、PEEKK：聚醚醚酮酮 PEEKK 的全称为(Polyether-ether-ketone-ketone)，即聚醚醚酮酮，酮基含量高于 PEEK，具有比PEEK更高熔点以及更好的耐热性和高温耐磨性，被誉为“耐热天花板”。 核心指标： 熔点约363‑374℃（常见约 367℃），Tg 157‑162℃，耐热能力较PEEK高出20℃。 优势： 在PAEK家族中耐热能力最强，极限氧指数（LOI）可达42，高温抗蠕变、耐疲劳、耐化学腐蚀表现优秀。 短板： 加工温度需 380℃以上，设备要求极高；全球产能极小，商业化程度低，属PAEK家族中较罕见的品种。 典型应用： 航空发动机周边高温零部件、热交换器、深海装备、高端医疗器械。 05 PAEK家族核心差异简表

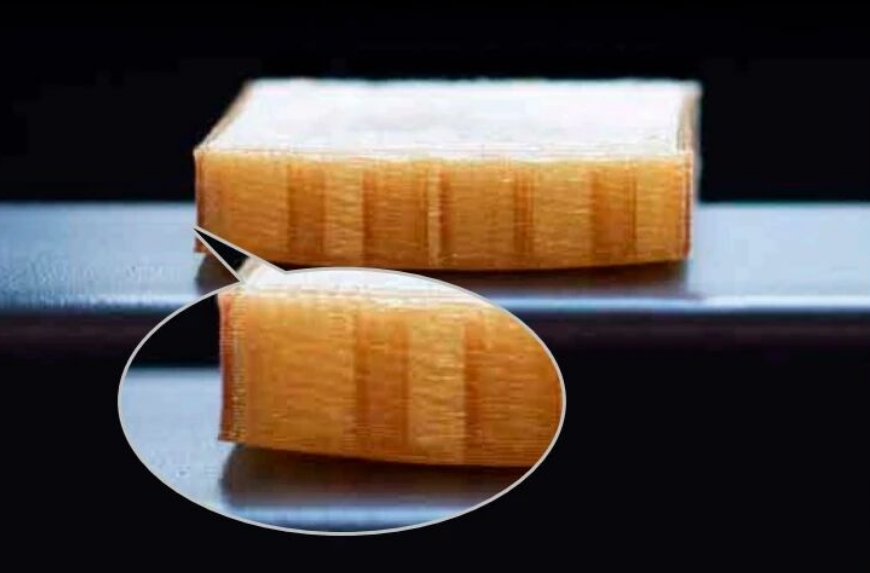

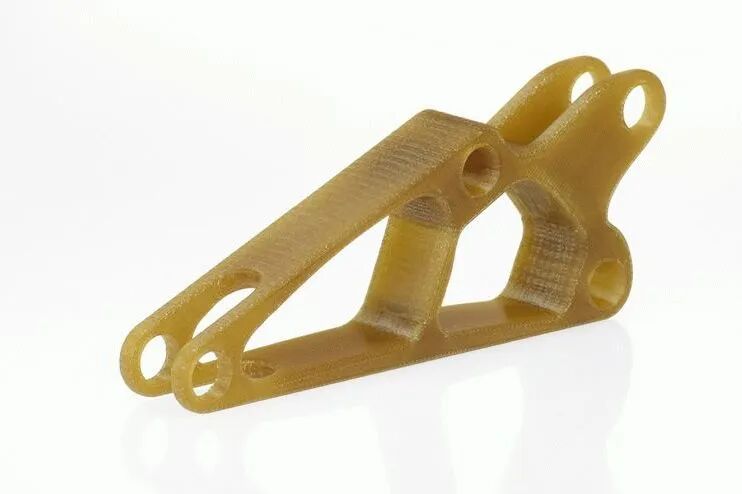

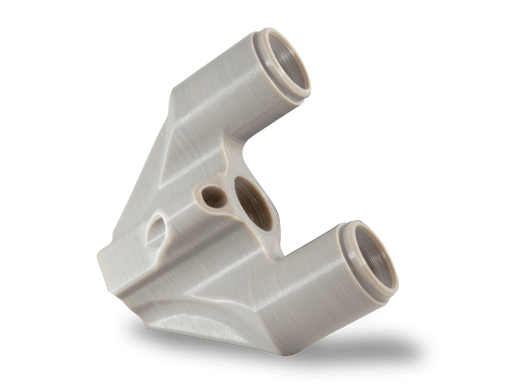

为什么3D打印选中了PEKK？ 在大尺寸FDM打印中，材料面临两大核心挑战：一是长时间打印过程中环境温湿度变化导致的性能波动；二是高温熔融状态下流动性控制不当导致的填充不足、边界断裂或过度挤出。 PEEK虽然综合性能优异，但其结晶速度快，在3D打印逐层堆积的过程中，上一层快速冷却结晶后，下一层与之结合时界面附着力有限，容易导致层间结合强度不足、Z轴性能偏低、制品翘曲变形严重。 PEKK的慢结晶特性恰好解决了这个问题： 每层沉积后有充足时间与上一层分子链扩散缠结 层间结合力更强，Z 轴强度显著提高 结晶放热过程平缓，内应力小，翘曲变形大幅减少 加工容错区间相比 PEEK 更友好，但依旧属于超高温特种材料，对设备温控、打印工艺依然有较高要求。 此外，PEKK的耐热性比PEEK高 30‑40℃，耐酸性优于PEEK；从化学单体合成角度，PEKK单体成本具备优势，但受产能、提纯、丝材加工影响，商用3D打印丝材成本仍处于高位，这使得PEKK在3D打印领域的竞争力进一步增强。 PEKK的工程化落地 Antero™系列是光印达3D打印所采用的进口高性能材料之一，是以PEKK为基材的 FDM 专用材料家族，目前主要包含两款材料： 01、Antero® 800NA Antero 800NA材料（聚醚酮酮（PEKK）的一种）已经通过波音公司的认证，这意味着这种材料可以用于环境控制管道等应用，目前3D打印已经广泛用于商用飞机上。 核心特性： 高疲劳性、耐化学性、低气体释放 应用示例： 燃油系统、支架、外部结构部件 02、Antero® 840CN03 具有防静电（ESD）性能（表面电阻率 10⁴‑10⁹Ω/sq），耐磨性和拉伸强度进一步提升。 核心特性： 碳纤增强 + 导电（EMI 屏蔽能力） 应用示例： 航空电子舱壳体、电气结构件等 Antero系列的核心价值在于：将实验室级别的PEKK性能，转化为工程级的、可重复的、通过认证的 3D 打印材料解决方案，尤其满足了航空航天领域对材料释气性、耐温性和化学稳定性的极高要求。

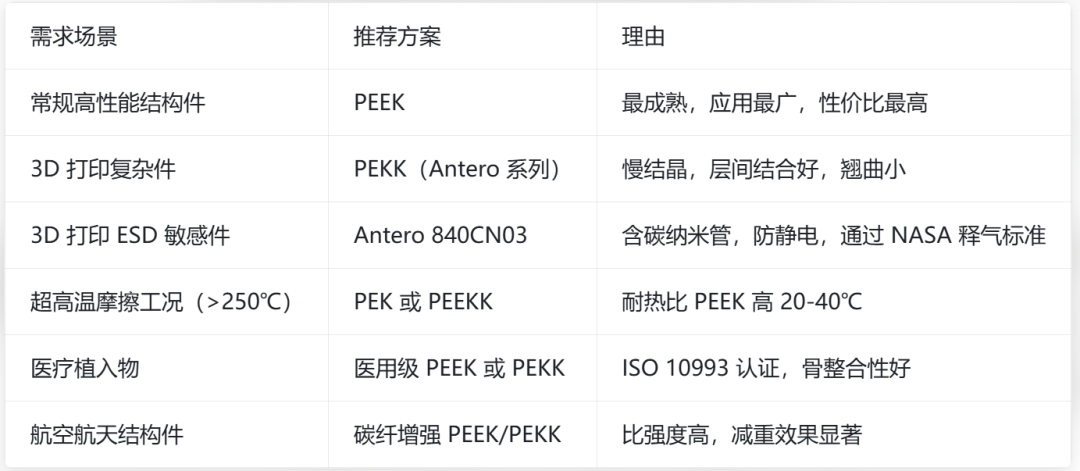

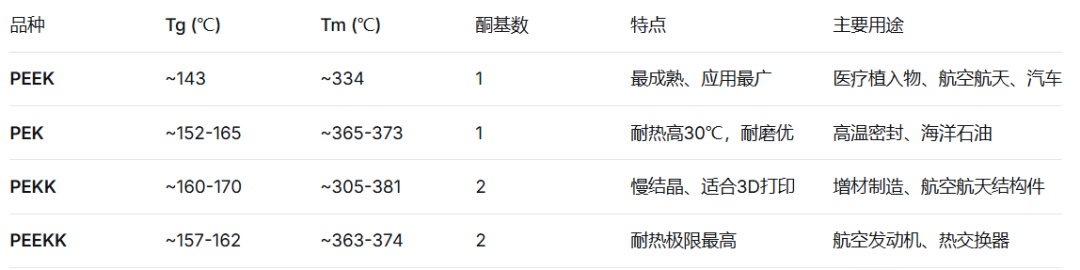

光印达选材总结 PAEK家族的四位成员，覆盖了从334℃到381℃的熔点区间，PEEK的全能、PEK的耐热、PEKK的3D打印适配性、PEEKK的极限温度，各有各的不可替代性。 但在高性能材料的世界里，PAEK并不是唯一的主角。在实际工程选材中，还有一个名字频繁出现在航空内饰、工装夹具、电子器件等领域，它的耐热性足以应对绝大多数严苛工况，阻燃等级达到UL94 V-0，而成本和加工门槛却比PAEK亲民得多。 它就是ULTEM™（PEI）。 下一期，光印达3D打印将为您系统拆解ULTEM系列——9085和1010有什么区别？它和PAEK家族在选材上怎么取舍？什么场景选ULTEM，什么场景该上PEKK？ 感兴趣的朋友，欢迎评论区留言，我们下期见！
【END】
